欧美日韩一区二区三区不卡视频,欧美日韩三区,日韩电影在线视频,亚洲精品高潮

您的位置：首頁>>消防維保

消防維保

防火檢測鑒定與檢測

發(fā)布時(shí)間：2021-08-24 05:08:49

 防火阻燃材料

6.14.1 飾面型防火涂料
6.14.1.1 檢查項(xiàng)目

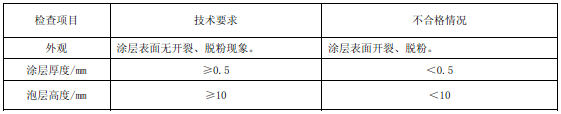

    檢查項(xiàng)目、技術(shù)要求和不合格情況見表70。
表70
71.png  6.14.1.2 檢查方法
6.14.1.2.1 外觀
    目測涂層表面有無裂紋。用黑色平絨布輕擦涂層表面5次，觀察黑色平絨布是否變色。
6.14.1.2.2 涂層厚度

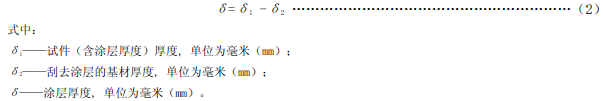

    隨機(jī)抽取已涂刷涂料的試件一塊。選3個(gè)測點(diǎn)用精度為0.02mm的游標(biāo)卡尺測量試件涂刷涂料后和涂刷前的厚度，用公式（2）計(jì)算單點(diǎn)涂層厚度，涂層厚度為三個(gè)測試點(diǎn)涂層厚度的平均值：
  6.14.1.2.3 泡層高度
    隨機(jī)抽取已涂刷涂料的試件三塊，其尺寸均不小于150mm×150mm。將試件放在試驗(yàn)支架上，涂刷防火涂料的一面向下。點(diǎn)燃酒精燈，酒精燈外焰應(yīng)完全接觸涂刷涂料的一面，供火時(shí)間不低于20 min。停止供火后，用精度為0.02mm的游標(biāo)卡尺測量泡層高度，結(jié)果以3個(gè)測試值的平均值表示。
6.14.1.3 檢測器具
    游標(biāo)卡尺、酒精燈、試驗(yàn)支架。
6.14.2 厚型鋼結(jié)構(gòu)防火涂料
6.14.2.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表71。
表71
72.png  6.14.2.2 檢查方法
6.14.2.2.1 外觀
    目測涂層有無開裂、脫落。
6.14.2.2.2 涂層厚度
    現(xiàn)場選取至少五個(gè)不同的涂層部位,用測厚儀分別測量其厚度。涂層厚度為測點(diǎn)厚度的平均值。與型式檢驗(yàn)報(bào)告描述的厚度相比較。
6.14.2.2.3 在容器中的狀態(tài)
    用攪拌器攪拌容器內(nèi)的試樣或按規(guī)定的比例調(diào)配多組分涂料的試樣，觀察涂料顆粒大小是否均勻、有無結(jié)塊。
6.14.2.3 檢測器具
    刀片、測厚儀。
6.14.3 薄型（膨脹型）鋼結(jié)構(gòu)防火涂料
6.14.3.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表72。
6.14.3.2 檢查方法
6.14.3.2.1 外觀
    目測涂層有無開裂、脫落；用黑色平絨布輕擦涂層表面5次，觀察平絨布是否變色。
表72
 73.png 6.14.3.2.2 涂層厚度
    現(xiàn)場選取至少五個(gè)不同的涂層部位,用測厚儀分別測量其厚度，涂層厚度為測點(diǎn)厚度的平均值。與型式檢驗(yàn)合格報(bào)告描述的厚度相比較。
6.14.3.2.3 在容器中的狀態(tài)
    用攪拌器攪拌容器內(nèi)的試樣或按規(guī)定的比例調(diào)配多組分涂料的試樣，觀察涂料攪拌后是否均勻、有無結(jié)塊。
6.14.3.2.4 膨脹倍數(shù)
    在已施工涂料的構(gòu)件上，隨機(jī)選取三個(gè)不同的涂層部位，分別用磁性測厚儀測量其厚度δ1。然后點(diǎn)燃2L汽油噴燈分別對準(zhǔn)選定的三個(gè)位置，噴燈外焰應(yīng)充分接觸涂層，供火時(shí)間不低于10min。停止供火后觀察涂層是否膨脹發(fā)泡，用精度為游標(biāo)卡尺測量其發(fā)泡層厚度δ2。膨脹倍數(shù)按公式（3）求得，
    結(jié)果以三個(gè)測試值的平均值表示：
  6.14.3.3 檢測器具
    游標(biāo)卡尺、刀片、磁性測厚儀、2L汽油噴燈。
6.14.4 超薄型鋼結(jié)構(gòu)防火涂料
6.14.4.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表73。
6.14.4.2 檢查方法
6.14.4.2.1 外觀
    目測涂層有無開裂、脫落；用黑色平絨布輕擦涂層表面5次，觀察平絨布是否變色。
表73
74.png  6.14.4.2.2 涂層厚度
    選取至少五個(gè)不同的涂層部位,用磁性測厚儀分別測量其厚度，涂層厚度為測點(diǎn)厚度的平均值。與型式檢驗(yàn)合格報(bào)告描述的厚度相比較。
6.14.4.2.3 在容器中的狀態(tài)
    用攪拌器攪拌容器內(nèi)的試樣或按規(guī)定的比例調(diào)配多組分涂料的試樣，觀察涂料是否均勻、有無結(jié)塊。
6.14.4.2.4 膨脹倍數(shù)

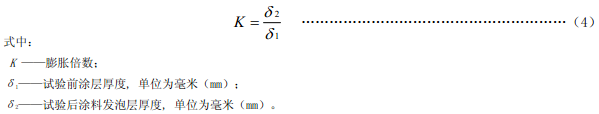

    在已施工涂料的構(gòu)件上，隨機(jī)選取三個(gè)不同的涂層部位，用磁性測厚儀測量其厚度δ1。然后點(diǎn)燃2L汽油噴燈分別對準(zhǔn)選定的三個(gè)位置，噴燈外焰應(yīng)充分接觸涂層，供火時(shí)間不低于5min。停止供火后用游標(biāo)卡尺測量其發(fā)泡層厚度δ2。膨脹倍數(shù)按公式（4）求得，結(jié)果以三個(gè)測試值的平均值表示：
  6.14.4.3 檢測器具
    游標(biāo)卡尺、刀片、磁性測厚儀、2L汽油噴燈。
6.14.5 電纜防火涂料
6.14.5.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表74。
6.14.5.2 檢查方法
6.14.5.2.1 外觀
    用黑色平絨布輕擦涂層表面5次，觀察黑色平絨布是否變色。
6.14.5.2.2 裂紋
    目測涂層表面有無裂紋。
表74
 75.png 6.14.5.2.3 涂層厚度
    在施工現(xiàn)場，用刀片在已涂刷電纜防火涂料的電纜上隨機(jī)選取三個(gè)位置輕輕剝?nèi)⊥繉?塊，用精度為0.02mm的游標(biāo)卡尺分別測其厚度，涂層厚度為3個(gè)測量厚度的平均值。
6.14.5.2.4 膨脹倍數(shù)
    在施工現(xiàn)場，用刀片在已涂刷電纜防火涂料的電纜上隨機(jī)輕輕剝?nèi)⊥繉尤龎K，其尺寸不小于10 mm×10mm，分別用精度為0.02mm的游標(biāo)卡尺測量其厚度δ1。將涂層放在試驗(yàn)支架的金屬網(wǎng)上，點(diǎn)燃酒精燈，酒精燈外焰應(yīng)充分接觸涂層，供火時(shí)間不低于20min。停止供火后，分別用游標(biāo)卡尺測量其相應(yīng)發(fā)泡層的厚度δ2。膨脹倍數(shù)按公式（5）求得，結(jié)果以三個(gè)測試值的平均值表示：
  6.14.5.3 檢測器具
    刀片、游標(biāo)卡尺、酒精燈、試驗(yàn)支架、金屬網(wǎng)。
6.14.6 混凝土構(gòu)件防火涂料、隧道防火涂料
6.14.6.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表75。
6.14.6.2 檢查方法
6.14.6.2.1 外觀
    目測涂層有無開裂、脫落。
6.14.6.2.2 厚度
    選取至少五個(gè)不同的涂層部位,用測厚儀分別測量其厚度，涂層厚度為測點(diǎn)厚度的平均值。
表75
 76.png 6.14.6.2.3 在容器中的狀態(tài)
    用攪拌器攪拌容器內(nèi)的試樣或按規(guī)定的比例調(diào)配多組分涂料的試樣，觀察涂料是否為均勻稠厚液體、有無結(jié)塊。
6.14.6.3 檢測器具
    刀片、測厚儀。
6.14.7 無機(jī)防火堵料
6.14.7.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表76。

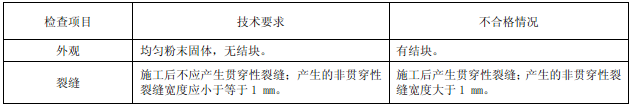

表76
 77.png 6.14.7.2 檢查方法
6.14.7.2.1 外觀
    采用目測與手觸摸結(jié)合的方法進(jìn)行。
6.14.7.2.2 裂縫
    采用目測的方法觀察已施工樣品表面是否有貫穿性裂縫產(chǎn)生。用塞尺或精度為0.02 mm的游標(biāo)卡尺測量非貫穿性裂縫寬度，測量結(jié)果取其更大值。
6.14.7.3 檢測器具
    塞尺、游標(biāo)卡尺。
6.14.8 有機(jī)防火堵料
6.14.8.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表77。
表77
78.png  6.14.8.2 檢查方法
    采用目測與手觸摸結(jié)合的方法進(jìn)行。
6.14.9 阻火包
6.14.9.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表78。
表78
79.png  6.14.9.2 檢查方法
6.14.9.2.1 外觀
    采用目測的方法進(jìn)行。
6.14.9.2.2 抗跌落性
    分別將三個(gè)完整的阻火包從5 m高處自由下落到混凝土水平地面上，觀察包體是否破損。
6.14.10 塑料管道阻火圈
6.14.10.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表79。
6.14.10.2 檢查方法
6.14.10.2.1 殼體
    采用目測方法進(jìn)行。
6.14.10.2.2 阻燃膨脹芯材
    目測外觀是否出現(xiàn)粉化現(xiàn)象。
    從阻火圈中取出干燥的膨脹芯材， 將試件放在試驗(yàn)支架上，點(diǎn)燃酒精燈，酒精燈外焰應(yīng)完全接觸芯材，供火時(shí)間不低于30min。停止供火后目測芯材是否膨脹發(fā)泡。
表79
81.png  6.14.10.3 檢測器具
    酒精燈、試驗(yàn)支架。
6.14.11 水基型阻燃處理劑
6.14.11.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表80。

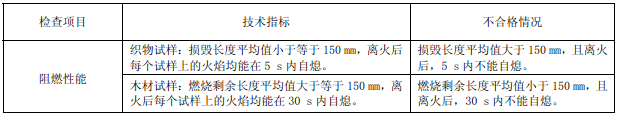

表80
 82.png 6.14.11.2 檢查方法
6.14.11.2.1 織物用阻燃劑：將滌棉布浸于阻燃劑中，浸透后水平攤放自然涼干，將其裁剪為 20mm×200mm的試樣，共3條。用夾子夾住試樣的一端，垂直懸掛，在另一端施加長度為 20mm±5mm的火焰10s；離火后觀察是否至少有2條試樣上的明火能在5s以內(nèi)自熄，測量毀損長度平均值是否大于150mm。
6.14.11.2.2 木材用阻燃劑：將3mm厚的杉木薄板在阻燃劑中浸泡30min后自然涼干，將浸漬后的木材制成10mm×200mm×3mm的試樣，共3根。用夾子夾住試樣的一端，垂直懸掛，在另一端施加長度為25mm±5mm的火焰60s；離火后觀察是否至少有2根試樣上的明火能在30s以內(nèi)自熄，觀察測量燃燒剩余長度平均值是否小于150mm。
6.14.11.3 檢測器具
    鋼直尺：測量范圍為0mm～300mm；
    秒表：測量范圍為0s～100s。
6.14.12 電纜用阻燃包帶
6.14.12.1 項(xiàng)目

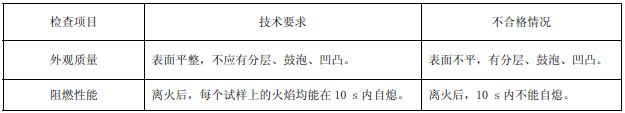

    檢查項(xiàng)目、技術(shù)要求和不合格情況見表81。
表81
84.png  6.14.12.2 檢查方法
6.14.12.2.1 外觀
    外觀用目視檢查，觀察表面是否平整，有無分層、鼓泡、凹凸等現(xiàn)象。
6.14.12.2.2 阻燃性能
用刀片在已繞包阻燃包帶的電纜上隨機(jī)輕輕剝?nèi)“鼛б粔K，長度為100mm，剝?nèi)≈胁粦?yīng)損傷電纜用夾子夾住試樣的一端，垂直懸掛，施加長度為20mm±5mm的火焰10s，離火后觀察試樣上的火焰是否能在10s以內(nèi)自熄。
6.14.12.3 檢測器具
    刀片、鋼直尺。
6.14.13 阻燃材料及制品
6.14.13.1 檢查對象
    檢查對象、技術(shù)要求和不合格情況見表82。
表82
85.png  6.14.13.2 檢查方法
6.14.13.2.1 墻面天花材料
    現(xiàn)場從制品上取三塊250mm×90mm的試樣，用夾子夾住試樣的一端，試樣呈45°的角度，在其下端中心處施加長度為30mm±5mm的火焰30s，觀察火焰高度和燃燒滴落物狀況。對于有外部保護(hù)層的保溫、吸音泡沫材料，在試驗(yàn)時(shí)，應(yīng)保持外保護(hù)層狀態(tài)。
6.14.13.2.2 鋪地材料
    現(xiàn)場從制品上取三塊250mm×90mm的試樣，用夾子夾住試樣的一端，試樣呈45°的角度，在其下端中心處施加長度為30mm±5mm的火焰15s，觀察火焰高度和燃燒滴落物狀況。對于絨簇材料為丙綸的紡織地毯，則需要特別測試，應(yīng)抽樣送法定消防產(chǎn)品質(zhì)量質(zhì)檢機(jī)構(gòu)進(jìn)行檢驗(yàn)。
6.14.13.3 檢測器具
    鋼直尺；
    秒表：測量范圍為0s～100s。


用手機(jī)掃描二維碼關(guān)閉
二維碼
24H熱線電話：400-0346-119
欧美日韩一区二区三区不卡视频,欧美日韩三区,日韩电影在线视频,亚洲精品高潮
麻豆极品一区二区三区| 视频精品一区二区| 久久一区视频| 国产精品v日韩精品v欧美精品网站| 国产图片一区| 久久中文精品| 国产不卡一区| 久久久蜜桃一区二区人| 国产一区亚洲| 亚洲一区二区毛片| 亚洲v天堂v手机在线| 日韩激情av在线| 亚洲欧美网站在线观看| 欧美日韩夜夜| 国产一区二区三区视频在线| 黄色在线观看www| 精品一区在线| 亚洲色图国产| 国产精品毛片视频| 国产成人免费精品| 国产一区欧美| 午夜久久av | 国产免费播放一区二区| 国产精品17p| 日韩精品电影| 亚洲综合三区| 国产美女精品视频免费播放软件| 国产一区二区精品久| 国产一区清纯| 91精品麻豆| 日韩不卡免费高清视频| 国产精品视区| 国产精品视频一区二区三区四蜜臂| 国产成年精品| 亚洲一区不卡| 久久97视频| 1024精品久久久久久久久| 午夜一级在线看亚洲| 国产精品一级| 久久视频精品| 欧美中文一区| 久久久9色精品国产一区二区三区| 三级亚洲高清视频| 精品视频在线观看网站| 99视频精品免费观看| 国产精品激情| 欧美在线影院| 国产精品白丝久久av网站| 在线观看精品| 日本综合视频| 国产精品av一区二区| 久久国产精品色av免费看| 久久久久久色| 91看片一区| 综合激情视频| 日韩啪啪电影网| 日韩中文字幕在线一区| 国产传媒在线观看| 婷婷视频一区二区三区| 久久久久欧美精品| 国产精品久一| 日韩精品一级中文字幕精品视频免费观看| 国产精品一区二区美女视频免费看 | 日本高清久久| 999久久久精品国产| 国产精品videossex| 天使萌一区二区三区免费观看| 高清在线一区| 日韩av中文字幕一区| 激情五月综合| 日韩国产网站| 国产精品伊人| 久久视频精品| 欧美久久一区二区三区| 激情综合网址| 日韩理论视频| 欧美激情福利| 日本不卡视频一二三区| 欧美二区视频| 精品久久免费| 日本h片久久| 欧美日韩三区| 日韩黄色大片| 国产精品a久久久久| 日韩一二三区在线观看| 久久免费国产| av中文资源在线资源免费观看| 日韩高清不卡一区二区| 91成人精品视频| 精品欧美视频| 亚洲一级淫片| 午夜久久tv| 伊人久久av| 美女在线视频一区| 亚洲bt欧美bt精品777| 激情自拍一区| 久久精品资源| 狠狠爱www人成狠狠爱综合网| 婷婷五月色综合香五月| 亚洲手机视频| 色综合www| 首页国产精品| 精品视频在线一区二区在线| 欧美一级二级视频| 午夜亚洲福利| 黄色av日韩| 亚洲精品一区二区妖精| 神马日本精品| 久久婷婷亚洲| 99久久精品国产亚洲精品| 久久男人av资源站| 在线一区av| 亚洲日本网址| 久久久久美女| 日韩精品一区二区三区免费观看| 久久电影tv| 日韩美女一区二区三区在线观看| 精品三级av| av资源亚洲| 999国产精品视频| 日韩av免费| 99久久夜色精品国产亚洲狼 | 97在线精品| 人在线成免费视频| 欧美sss在线视频| 国内精品99| 国产精品色网| 亚洲日本欧美| 97久久超碰| 91精品啪在线观看国产爱臀| 91欧美日韩在线| 国产日韩欧美三级| 欧美精品福利| 国产精品嫩模av在线| 国产极品模特精品一二| 美女视频黄 久久| 极品av在线| 欧美午夜精品一区二区三区电影| 久久精品国产大片免费观看| 亚洲免费影院| 青青草91视频| 精品入口麻豆88视频| 视频福利一区| 日韩一区精品字幕| 国产精品一区二区三区av| 国内不卡的一区二区三区中文字幕| 欧美少妇精品| 一本色道精品久久一区二区三区| 蜜桃一区二区三区在线观看| 日本免费一区二区视频| 你懂的国产精品永久在线| 成人日韩在线| 日韩专区在线视频| 国产精品网在线观看| 首页国产精品| 悠悠资源网久久精品| 日韩成人午夜精品| 精品免费在线| 99热精品在线观看| 欧美精品国产| 日韩精品水蜜桃| 一区二区国产在线| 免费日韩成人| 激情丁香综合| 日本aⅴ免费视频一区二区三区| 精品久久美女| 国产精品普通话对白| 国产精品99久久免费观看| 久久人人88| 777久久精品| 日韩欧美少妇| 亚洲三级视频| 中文字幕在线高清| 亚洲日本免费电影| 日韩成人三级| 日韩久久99| 99国产精品免费视频观看| 亚洲精品免费观看| 麻豆视频在线观看免费网站黄 | 亚洲欧美久久精品| 国产在线观看www| 亚洲欧美视频| 精品91福利视频| 久久亚洲欧洲| аⅴ资源天堂资源库在线| 亚洲一二av| 日韩中文字幕高清在线观看| 日韩精品高清不卡| 精品一区欧美| 欧美91在线| 丝袜脚交一区二区| 国产精品成人一区二区不卡| 亚洲精品乱码久久久久久蜜桃麻豆 | 欧美专区在线| 高清一区二区三区av| 视频一区二区三区在线| 超碰超碰人人人人精品| 欧美日韩亚洲一区二区三区在线| 欧美日韩在线播放视频| 九九九精品视频|
